Nguyên Nhân Máy Photocopy Toshiba Báo Lỗi F109 Và Cơ Chế Hoạt Động Của Ổ Cứng

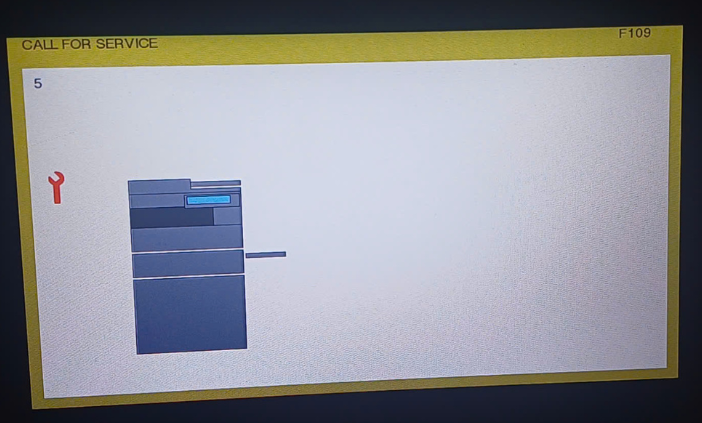

Lỗi F109 trên hệ thống máy photocopy Toshiba e-Bridge Next là mã cảnh báo liên quan trực tiếp đến bộ phận lưu trữ đĩa cứng (HDD) hoặc bộ nhớ Flash của bo mạch hệ thống. Khi bo điều khiển trung tâm không thể giao tiếp, ghi dữ liệu hoặc xác thực bảng phân vùng trên ổ đĩa, máy sẽ kích hoạt mã dừng nhằm bảo vệ dữ liệu người dùng.

Nguyên Nhân Phần Cứng Ổ Cứng HDD Bị Bad Sector Hoặc Cháy Nguồn Đột Ngột

Trong quá trình vận hành tại các văn phòng bận rộn, Máy photocopy Toshiba phải liên tục đọc ghi dữ liệu bản in, tập tin scan và lệnh sao chép vào bộ nhớ đệm ổ cứng. Tình trạng tắt mở máy không đúng quy trình, rút dây nguồn đột ngột hoặc sụt áp mạng điện lưới sẽ khiến đầu đọc va đập vào phiến đĩa, tạo ra các cung từ hỏng (bad sector). Khi hệ điều hành e-Bridge cố gắng nạp lại phân vùng khởi động tại các cung từ này thất bại, màn hình lập tức hiển thị mã lỗi F109.

Lỗi Cáp Kết Nối SATA Và Bo Mạch Điều Khiển Hệ Thống (SYS Board)

Một nguyên nhân kỹ thuật phổ biến khác xuất phát từ cáp truyền dẫn dữ liệu SATA hoặc cáp nguồn 5V/12V cấp cho ổ đĩa bị lỏng chân tiếp xúc do máy rung lắc lâu ngày. Sự oxy hóa bề mặt chân cắm kết hợp với môi trường làm việc ẩm ướt khiến tín hiệu truyền về bo mạch SYS bị suy hao nghiêm trọng. Khi tín hiệu I/O bị ngắt quãng vượt quá thời gian trễ cho phép (timeout), bộ xử lý CPU trên Board sys Toshiba 6506AC hoặc các dòng e-Studio tương đương sẽ cô lập ổ cứng và báo lỗi mã lỗi F109 máy in Toshiba ngay trên bảng điều khiển.

Hậu Quả Của Việc Chậm Trễ Xử Lý Mã Lỗi F109 Trên Dòng Máy e-Studio

Khi máy photocopy Toshiba báo lỗi F109, thiết bị sẽ bị đóng băng hoàn toàn các tính năng sao chép, in qua mạng LAN và scan tài liệu. Việc tự ý can thiệp bằng các công cụ phần mềm không tương thích hoặc tháo lắp cơ khí sai cách có thể dẫn đến chập cháy bo điều khiển chính, làm hỏng dữ liệu danh bạ phòng ban và gây tốn kém thêm hàng triệu đồng để thay thế cả cụm board mạch lưu trữ. Tại Đa Phú Quý, 100% sự cố và mã lỗi máy photocopy được kỹ sư xử lý dứt điểm trong 30 – 120 phút, thay thế linh kiện chính hãng giúp máy chạy bền bỉ, nâng cao hiệu suất.

MÁY PHOTOCOPY NHẬP KHẨU LIKENEW 95%

Bán Máy Photocopy Ricoh Đời Mới Nhập Khẩu Mỹ – Canada

Đa Phú Quý phân phối các dòng máy photocopy Ricoh MP 3054, MP 5054, Ricoh IM C3000 nguyên bản, độ bền vượt trội, tích hợp đầy đủ tính năng in mạng, scan màu và tự động đảo bản gốc.

MÁY PHOTOCOPY RICOH CHÍNH HÃNG
XEM CHI TIẾT SẢN PHẨM

Quy Trình Khắc Phục Và Format Ổ Cứng Sửa Lỗi F109 Toshiba Bằng Mã Lệnh 08

Quy trình xử lý lỗi format HDD F109 Toshiba yêu cầu kỹ thuật viên tuân thủ nghiêm ngặt chuẩn đoán phần mềm hệ thống thông qua các tổ hợp phím kiểm tra của nhà sản xuất. Trước khi tiến hành, kỹ thuật viên cần trang bị găng tay cách điện, vòng khử tĩnh điện ESD và đồng hồ đo vạn năng chuyên dụng.

Bước 1: Khởi động máy vào chế độ Service Mode 08

Kỹ thuật viên tắt công tắc nguồn phụ trên màn hình cảm ứng, sau đó tắt công tắc nguồn chính bên sườn máy và rút phích cắm nguồn điện trong 60 giây:

• Nhấn giữ đồng thời hai phím số 0 và 8 trên bàn phím cứng máy photocopy, sau đó bật công tắc nguồn chính của thiết bị.
• Tiếp tục giữ tay vào cụm phím 0 và 8 cho đến khi màn hình hiển thị thanh tiến trình và phát ra tiếng bíp dài chuyển sang màn hình Service Mode Test Mode.
• Quan sát đồng hồ đo nguồn ổn định tại mức 220V qua biến áp Lioa trước khi thực hiện thao tác nhập lệnh tiếp theo nhằm tránh sốc điện vi xử lý.

Bước 2: Nhập mã lệnh format phân vùng lưu trữ chuyên dụng

Trên giao diện bàn phím số màn hình Service Mode, tiến hành gõ mã kiểm tra bảng phân vùng đĩa cứng:

• Nhập trực tiếp mã lệnh 690 hoặc mã 9030 tùy thuộc vào đời máy e-Studio phân giải cao và nhấn phím Start hoặc Enter.
• Chọn chế độ định dạng phân vùng hệ thống cấp độ 2 bằng cách chuyển giá trị màn hình về số 2 để hệ thống tiến hành quét sửa chữa lỗi logic.
• Nếu máy yêu cầu xác thực bảo mật HDD Encryption Key, nhấn phím đồng ý để bo mạch tự động giải mã cấu trúc tập tin lưu trữ.

Bước 3: Thực hiện khởi tạo và tái thiết lập dữ liệu hệ thống

Sau khi chọn lệnh format, hệ thống e-Bridge sẽ quét toàn bộ bề mặt cung từ ổ đĩa nhằm cô lập các vị trí bad sector và khôi phục cấu trúc thư mục:

• Nhấn phím Start màu xanh trên bàn phím điều khiển để bắt đầu tiến trình định dạng đĩa cứng tự động.
• Tuyệt đối không tắt nguồn máy trong thời gian đồng hồ đếm ngược từ 3 đến 10 phút để tránh làm đứt gãy cấu trúc firmware cơ bản.
• Đợi thông báo hiển thị trạng thái hoàn tất hiển thị dòng chữ Completed hoặc OK trên màn hình cảm ứng.

Bước 4: Kiểm tra trạng thái vận hành và khởi động lại thiết bị

Khi quá trình xóa lỗi kết thúc, kỹ thuật viên tiến hành đưa máy về trạng thái hoạt động tiêu chuẩn:

• Nhấn đồng thời phím số 0 và số 9 để thoát khỏi chế độ chẩn đoán Service Mode và tự động lưu cấu hình bộ nhớ NVRAM.
• Chờ máy hoàn tất chu trình nạp giao diện chính trong khoảng 90 giây, kiểm tra độ êm của quạt tản nhiệt và motor kéo giấy.
• Thực hiện lệnh in test chart và photo thử 10 bản A4 liên tục để xác nhận máy đã hết báo mã lỗi F109 và vận hành trơn tru.

Hướng Dẫn Thay Ổ Cứng Mới Và Cài Firmware Máy Photocopy Toshiba Chuẩn Xác

Trong trường hợp đã thực hiện format bằng mã 08 nhưng lỗi F109 máy photocopy e-Studio vẫn liên tục tái diễn, nguyên nhân chính là đĩa từ đã bị xước vật lý hoặc chết cơ. Lúc này, phương án xử lý bắt buộc là thay ổ cứng Toshiba lỗi F109 và tiến hành cài đặt lại phần mềm điều khiển gốc.

Bước 1: Chuẩn bị ổ cứng thay thế tương thích và công cụ sao chép

Việc lựa chọn thiết bị lưu trữ thay thế đòi hỏi tiêu chuẩn khắt khe để đảm bảo bo mạch máy nhận diện chính xác:

• Sử dụng ổ cứng HDD chuẩn SATA 2.5 inch hoặc SSD chuyên dụng có dung lượng từ 320GB trở lên, đạt chuẩn tốc độ vòng quay 5400 – 7200 RPM.
• Chuẩn bị USB dung lượng 8GB đến 16GB định dạng chuẩn FAT32 chứa gói phần mềm Cài firmware máy photocopy Toshiba đúng với mã model máy đang sử dụng.
• Sử dụng tua vít bake bốn cạnh có từ tính và dụng cụ nẹp chống sốc để tháo khay giữ ổ cứng ở vách sau máy photo.

Bước 2: Tháo lắp cơ khí ổ cứng an toàn vào cụm bo mạch SYS

Thao tác tháo dỡ linh kiện cơ điện cần sự cẩn trọng cao độ để bảo vệ mạch in nhạy cảm:

• Ngắt cầu dao điện văn phòng, tháo nắp kim loại chắn bo mạch sau thân máy photocopy.
• Nhẹ nhàng rút cáp truyền dữ liệu SATA và chân cắm nguồn ổ cứng, tháo 4 ốc định vị khung kim loại và lấy ổ cứng hỏng ra ngoài.
• Lắp ổ cứng mới vào khung nẹp đúng chiều, siết đều 4 ốc định vị và cắm chặt các đầu nối tiếp xúc điện.

Bước 3: Nạp hệ điều hành Firmware và đồng bộ mã bảo mật

Sau khi thay ổ cứng vật lý mới, máy photocopy chưa có hệ điều hành nên cần nạp lại dữ liệu cơ bản:

• Cắm USB chứa firmware vào cổng USB chuyên dụng trên cụm bo mạch điều khiển chính.
• Nhấn giữ tổ hợp phím 4 và phím 9 (hoặc giữ phím 3 và Clear tùy đời máy e-Bridge) rồi bật công tắc nguồn chính để vào chế độ cài đặt tự động.
• Chọn mục nạp toàn bộ các phân vùng OS, System, Rom Data và nhấn Start để máy tiến hành bung file nén vào ổ cứng mới.
• Khi các thanh tiến trình hiển thị 100% OK, tắt máy, rút USB và khởi động lại để máy hoàn tất chu trình nhận diện phân vùng bộ nhớ.

Các Mã Lỗi Thường Gặp Khác Trên Dòng Máy Toshiba Và Cách Phòng Ngừa

Bên cạnh lỗi ổ cứng F109 máy Toshiba, người vận hành máy in văn phòng thường xuyên phải đối mặt với nhiều mã lỗi kỹ thuật phức tạp khác. Nắm bắt danh mục các sự cố liên quan sẽ giúp cơ quan, doanh nghiệp chủ động trong công tác bảo trì định kỳ:

• Mã lỗi hệ thống lưu trữ tương tự: Lỗi F101 Toshiba xuất hiện khi máy không tìm thấy phân vùng khởi động HDD hoặc dây cáp tín hiệu bị đứt ngầm khiến máy treo ở màn hình khởi động.
• Mã lỗi dàn gương và quét ảnh: Người dùng hay gặp Lỗi C260 Toshiba liên quan đến thấu kính quang học CCD hoặc lỗi cân chỉnh mức độ chiếu sáng đèn scan trên dàn kính.
• Mã lỗi đồng bộ hệ màu sắc: Trên các dòng máy in laser màu đa chức năng, sự cố Lỗi CA00 Toshiba báo hiệu cụm đa giác Laser Polygon Motor gặp trục trặc tốc độ quay.
• Mã lỗi cụm sấy nhiệt độ cao: Nhóm mã lỗi nhiệt Lỗi C410 C440 C449 C450 C470 Toshiba cảnh báo thanh sấy, thermistor hoặc cầu chì bảo vệ nhiệt độ rulo sấy bị quá nhiệt hoặc đứt mạch.
• Cẩm nang tra cứu tổng hợp: Tham khảo thêm bài viết hướng dẫn chuyên sâu Sửa lỗi thường gặp máy photocopy để trang bị kiến thức kiểm tra căn bản tại cơ quan.

Các Biện Pháp Vận Hành Giúp Kéo Dài Tuổi Thọ Ổ Cứng Và Bo Mạch

Để hạn chế tối đa nguy cơ máy photocopy Toshiba báo lỗi F109 và các sự cố tê liệt hệ thống đột ngột, doanh nghiệp nên tuân thủ các nguyên tắc vàng sau đây:

• Trang bị ổn áp riêng biệt có công suất từ 2kVA đến 3kVA nhằm duy trì điện áp cấp cho máy luôn ổn định ở mức 220V hoặc 110V tùy tiêu chuẩn sản xuất của máy.
• Luôn tắt nguồn bằng phím mềm Sleep hoặc Shutdown trên bảng điều khiển cảm ứng trước, đợi màn hình tắt hẳn mới gạt công tắc nguồn cơ khí phía dưới.
• Định kỳ vệ sinh quạt hút tản nhiệt bo mạch, tra keo tản nhiệt CPU điều khiển và sử dụng máy hút bụi chuyên dụng để làm sạch bụi giấy bám quanh ổ cứng.
• Khi có sự cố hỏng hóc phần cứng phức tạp, hãy liên hệ ngay Dịch vụ sửa máy photocopy của Đa Phú Quý để được hỗ trợ chuyên sâu và chuẩn xác nhất.
